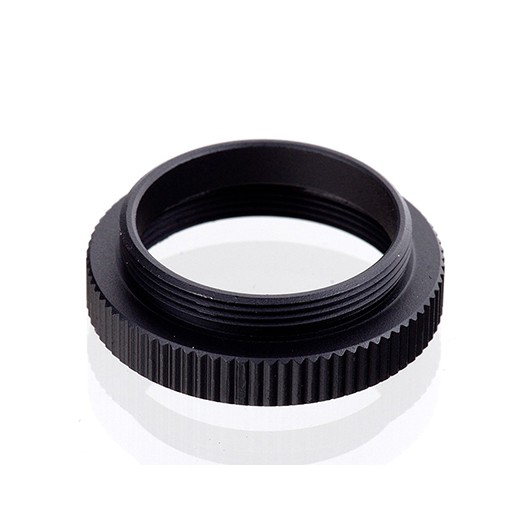

Vòng C-mount 5mm kết nối camera với ống CTV, CCTV

Vòng C-mount 5mm là một vòng đệm mở rộng (extension ring) dùng để điều chỉnh khoảng cách giữa camera và ống kính (CTV/CCTV lens), thường được sử dụng trong hệ thống quan sát hoặc thị giác máy (machine vision).

1. Mục đích của vòng C-mount 5mm:
• Điều chỉnh tiêu cự (focusing distance): giúp lấy nét chính xác hơn khi sử dụng ống kính C-mount.
• Tăng khoảng cách flange back (khoảng cách từ mặt gắn ống kính đến cảm biến): tiêu chuẩn C-mount là 17.526mm, nhưng trong một số ứng dụng đặc biệt, cần thêm vòng này để đạt khoảng cách chính xác.
• Chuyển đổi linh hoạt giữa các loại camera hoặc ống kính không cùng chiều dài tiêu cự mặc định.

2. Ứng dụng phổ biến:
• Gắn camera công nghiệp (machine vision camera) với ống kính C-mount CCTV.
• Dùng trong hệ thống quan sát có độ phóng đại cao, ví dụ: soi bo mạch, kiểm tra sản phẩm, hay trong phòng thí nghiệm.

3. Lưu ý khi sử dụng:
• Phải dùng đúng chuẩn ren C-mount (1” x 32 TPI – inch thread).
• Dùng sai kích thước có thể làm mất tiêu cự hoặc giảm chất lượng hình ảnh.
• Có thể kết hợp nhiều vòng đệm khác nhau (5mm, 10mm, 15mm…) để điều chỉnh khoảng cách phù hợp nhất.

Nếu bạn đang sử dụng một camera C-mount và muốn kết nối nó với ống kính CCTV mà không thể lấy nét đúng, rất có thể bạn cần thêm vòng 5mm này để bù lại sai lệch tiêu cự.
